機械防排煙系統設備、部件的定義及技術要求

1、機械防排煙設施

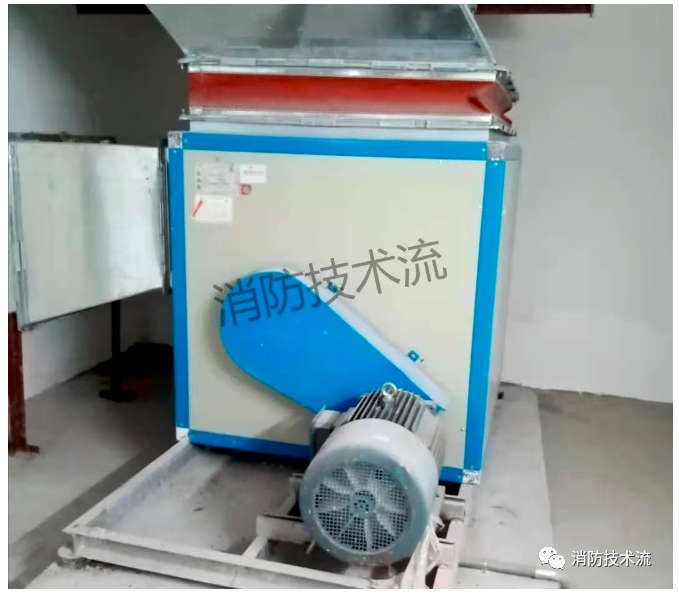

（1）機械防排煙設施主要包括加壓送風機、排煙風機、補風機。

（2）機械防排煙設施的定義：

a、加壓送風機：安裝在建筑物內，發生火災時向疏散樓梯間或前室、避難走道、避難間等部位送風，使其保持一定數值正壓的通風機。

b、排煙風機：安裝在建筑物內，發生火災時用于排除煙氣的通風機。

c、補風機：安裝在建筑內設有機械排煙設施的防煙分區內，使發生火災的區域形成理想的氣流組織，迅速排除煙氣，向防煙分區補充新風的通風機。

（3）消防風機需按《消防排煙風機耐高溫試驗方法》XF 211-2009的規定進行耐高溫試驗。

2、防排煙部件

（1）一般包括排煙防火閥、排煙閥、送風閥。

（2）部件的定義：

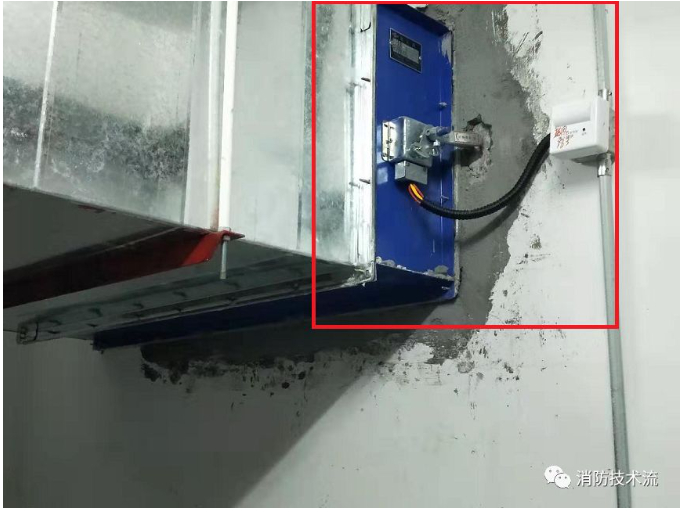

a、排煙防火閥：安裝在機械排煙系統的管道上，平時一般呈開啟狀態，火災時當排煙管道內煙氣溫度達到280℃時關閉，在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。

一般由閥體、葉片、啟閉裝置和溫控釋放裝置等部件組成。

b、排煙閥：安裝在機械排煙設施各支管排煙口處，平時一般呈關閉狀態并滿足漏風量要求，火災或需要排煙時手動和電動打開，起排煙作用的排煙設備。

一般由閥體、葉片、啟閉裝置等部件組成。

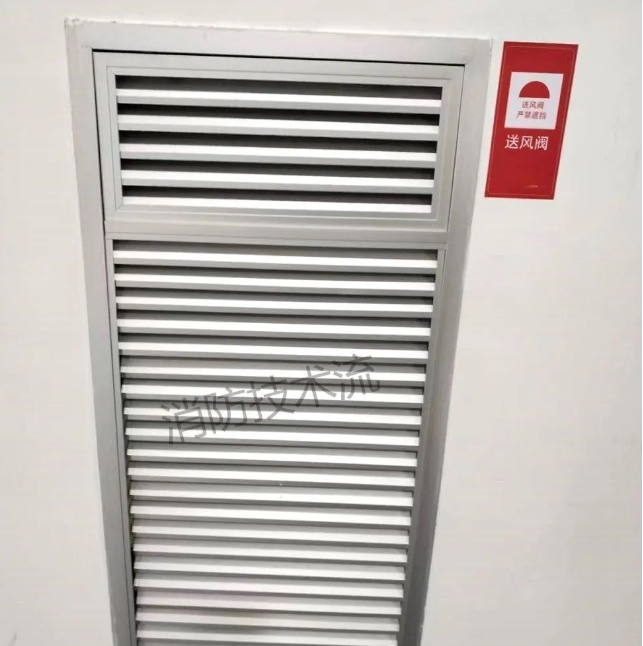

d、送風閥：通常安裝于防煙樓梯前室，平時呈關閉狀態并滿足漏風量要求，火災或需要輔助加壓系統送風時手動和電動打開，起加壓送風作用的送風設備。常閉式送風閥加裝裝飾性材料或配件，也可稱為常閉式送風口。

一般由閥體、葉片、啟閉裝置等部件組成。

（3）防排煙部件應符合《建筑通風和排煙系統用防火閥門》GB 15930的規定。

3、防排煙管道

（1）防排煙管道一般包括機械加壓送風管道、機械排煙管道、機械補風管道。

（2）機械加壓送風管道和機械排煙管道均應采用不燃性材料，且管道的內表面應光滑，管道的密閉性能應滿足火災時加壓送風或排煙的要求。

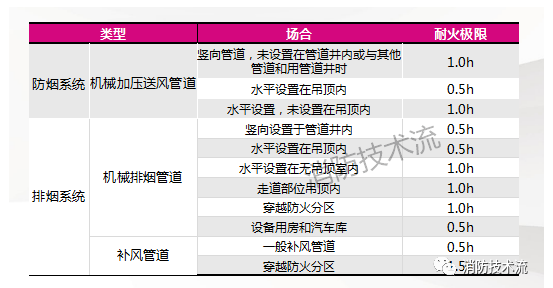

（3）現行標準對不同安裝位置的防排煙管道耐火極限要求：

4、余壓監控設備

（1）服務于機械防煙設施，通過實時監測樓梯間、前室的余壓值并可控制相應設備進行調節，實現控制空間的余壓值在設定范圍內的功能，一般包括余壓監控器、余壓控制器、余壓傳感器、泄壓閥執行器等組件。

（2）部件的定義：

a、余壓監控器：設置于消防控制室，實現收集、記錄、顯示余壓控制器、泄壓執行器的狀態以及故障信息聲光顯示報警功能。

b、余壓控制器：設置于加壓送風機控制箱處，實現收集并處理余壓傳感器的信號，控制泄壓閥執行器的開閉，實現余壓值的調節功能。

c、余壓傳感器：設置于樓梯間、前室的設備，實現監測余壓，并將余壓值上傳給余壓控制器的功能。

b、泄壓執行器：設置在加壓送風管道泄壓閥上的裝置，實現控制泄壓閥的開閉并將狀態信息發送給余壓控制器的功能。
